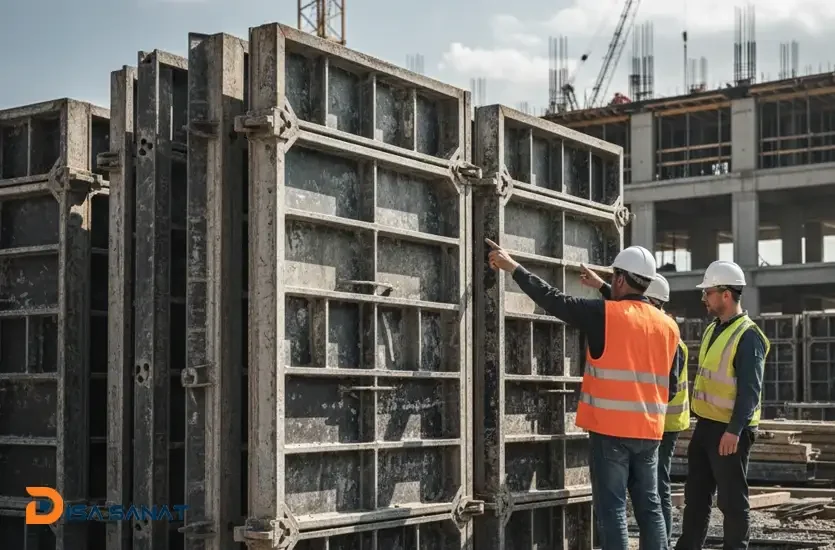

تاب برداشتن قالب فلزی بتن یکی از رایجترین مشکلات در پروژههای بتنریزی است؛ مشکلی که نهتنها هزینههای تعمیر و تعویض قالب را افزایش میدهد، بلکه میتواند کیفیت سطح بتن نهایی و حتی ایمنی سازه را تحت تأثیر قرار دهد. قالبهای فلزی با وجود استحکام بالا، اگر تحت تنشهای نامتعارف، نگهداری نامناسب یا اجرای اشتباه قرار بگیرند، دچار خمیدگی، کمانش و از شکلافتادگی میشوند.
در واقع فرآیند تاب خوردن زمانی رخ میدهد که تنشهای وارد بر ورق و پشتبندها از حد مجاز عبور کند، یا توزیع نیروی بتن روی قالب بهدرستی کنترل نشده باشد. این مشکل اغلب به مرور زمان تشدید میشود و اگر در چرخههای بتنریزی مداوم، قالب تحت شرایط نامناسب قرار گیرد، احتمال از کار افتادن کامل پانلها بسیار بالا خواهد بود.
مهمترین علتهای تاب برداشتن قالب فلزی بتن
دلایل تاب خوردن قالب فلزی بتن را میتوان در چند دسته اصلی خلاصه کرد. هرکدام از این عوامل بهصورت مستقیم یا غیرمستقیم باعث میشوند ورق و پشتبند مقاومت هندسی خود را از دست بدهند.
• استفاده از ورق بیکیفیت یا ضخامت کم
• جوشکاری غیر استاندارد و حرارتدهی زیاد هنگام ساخت قالب
• بتنریزی سریع و وارد شدن فشار ناگهانی به قالب
• باز کردن زودهنگام قالب و ضربه خوردن پنلها هنگام جداسازی
• عدم استفاده از جک، سولجر یا پشتبند کافی برای مهار فشار بتن
• انبارداری نامناسب و قرار گرفتن قالبها زیر آفتاب یا باران
• رعایت نکردن ظرفیت باربری قالب در پروژههای پرترافیک بتنریزی
بررسی تخصصی علتها (تحلیل کامل و بلند)
1. استفاده از ورق نامرغوب یا ضخامت پایین
یکی از اصلیترین دلایل تاب برداشتن قالب بتن، به کیفیت ورق فولادی برمیگردد. قالبهایی که با ورقهای با ضخامت کمتر از حد استاندارد (مثلاً کمتر از 2 میلیمتر برای قالبهای معمولی) ساخته میشوند، بهشدت مستعد خم شدن تحت فشار هیدرواستاتیک بتن هستند.
افزایش وزن بتن بهخصوص در ارتفاع زیاد باعث میشود ورقهای نازک در قسمت میانی دچار کمانش شوند. قالبهایی که با فولاد بازیافتی یا ورقهای پر از ناخالصی ساخته میشوند نیز مقاومت کمتری در برابر فشارهای چرخهای دارند.

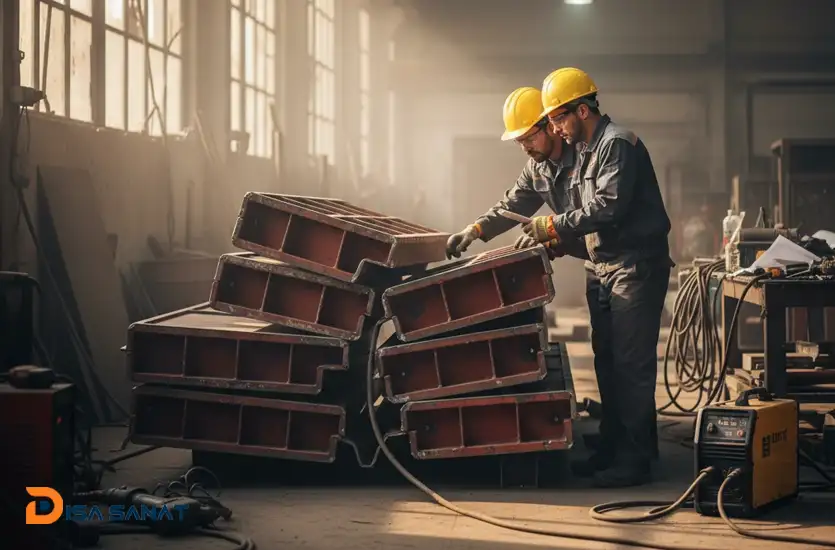

2. ایرادات ساخت و جوشکاری اشتباه
کیفیت ساخت قالب از اهمیت بسیار بالایی برخوردار است. جوشکاری زیاد، استفاده از آمپر بالا یا توزیع نامتقارن جوش باعث میشود ورق دچار تنش داخلی شود. این تنشها در حین بتنریزی فعال شده و تاب قالب را به همراه دارند.
نشانههای ضعف در جوشکاری عبارتاند از:
• موجدار شدن ورق پس از جوش
• عدم تقارن پشتبندها
• ایجاد حفره یا سوراخهای کوچک اطراف نقاط اتصال
این مشکلات حتی اگر در ظاهر کوچک باشند، در فشارهای سنگین بتن خودشان را نشان خواهند داد.

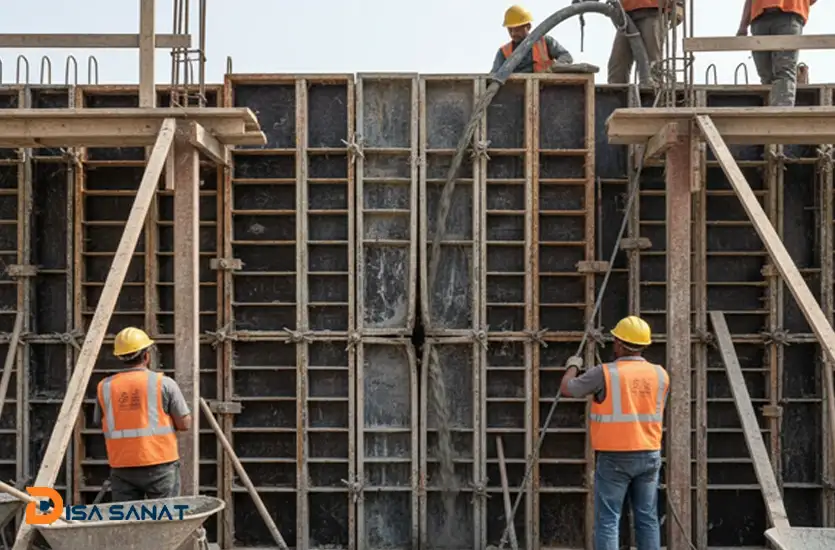

3. بتنریزی سریع و عدم کنترل فشار
سرعت بتنریزی مهمترین فاکتور کنترلی فشار واردشده به قالب است. وقتی بتن تازه با سرعت زیاد ریخته میشود، فشار هیدرواستاتیک ناگهانی و بیش از حد وارد شده و قالب در لحظه دچار خمیدگی میشود. این مشکل معمولاً در ستونها و دیوارهای بلند بیشتر رخ میدهد.
در این شرایط ممکن است:
• ورق بین پشتبندها دفرمه شود
• جوشها ترک بردارد
• کل پنل بهصورت چند سانتیمتر به بیرون برآمده شود
4. باز کردن نادرست قالب و ضربه خوردن آن
قالبها باید بعد از گیرش مناسب بتن و طبق دستورالعمل مهندسی باز شوند. اگر زودتر باز شده یا با ضربه و چکش جدا شوند، ورق دچار خمش در کنارهها و لبهها میشود. این آسیبها معمولاً کوچکاند اما در دفعات بعدی بتنریزی، به تاب جدی تبدیل میشوند.
خطاهای رایج در باز کردن قالب:
• استفاده از پتک بهجای اهرم
• جدا کردن قالبها با فشار زیاد
• پرتاب کردن پانلها روی زمین
• کشیده شدن قالب روی بتن سختشده
5. مهاربندی ناکافی هنگام قالببندی
اگر پشتبند، جک و سولجر بهدرستی نصب نشوند، قالب بدون مهار مناسب در برابر فشار بتن قرار میگیرد. در نتیجه:
• فشار سمت پایین قالب بیش از حد افزایش مییابد
• ورق از وسط تاب برمیدارد
• احتمال گسیختگی کامل قالب بالا میرود
6. نگهداری نادرست و انبارداری اشتباه
قالبها اگر بهصورت عمودی یا در ارتفاع نامناسب انباشته شوند، تحت وزن یکدیگر قرار گرفته و بهتدریج خم میشوند. همچنین قرار گرفتن زیر نور خورشید باعث داغ شدن ورق و ایجاد انبساطهای غیر کنترلشده میشود.
عوامل تخریب در انبارداری:
• رطوبت و زنگزدگی لبهها
• برخورد لیفتراک یا سقوط قالبها
• نشستن بار زیاد روی قالبهای پایینی
چگونه از تاب برداشتن قالب فلزی بتن جلوگیری کنیم؟
برای جلوگیری از خمیدگی قالبهای فلزی بتن باید مجموعهای از اقدامات ساخت، اجرا و نگهداری را رعایت کرد. رعایت این موارد باعث افزایش طول عمر قالب، کاهش هزینههای تعمیر و افزایش کیفیت بتن نهایی میشود.
راهکارهای مهم و کاربردی
• استفاده از قالب استاندارد با ورق باکیفیت و پشتبند مناسب
• کنترل سرعت بتن ریزی و جلوگیری از اعمال فشار ضربهای
• استفاده از جک، شمع، سولجر و پشتبند کافی در دیوارها
• باز کردن قالب با ابزار استاندارد و بدون ضربه
• انبارداری اصولی و جلوگیری از تاب خوردگی ناشی از فشار وزن
• رعایت تناوب مناسب در استفاده از قالبها و جلوگیری از بارگذاری مداوم
• نظافت و روغنکاری درست که مانع چسبندگی بتن و آسیبدیدگی قالب میشود
روشهای تخصصی برای افزایش طول عمر قالب فلزی بتن
• استفاده از سختکاری لبهها برای مقاومت در برابر ضربه
• اجرای جوشکاری CO2 جهت جلوگیری از موجدار شدن ورق
• استفاده از پشتبندهای قویتر در قالبهای پرتکرار
• کنترل فاصله بین پشتبندها در پانلهای بزرگ
• توجه به استاندارد DIN 18202 برای تلرانس تاب قالب
